店舗のプランニング
店舗のプランニングのプロセス
カラオケスナックの例
①現場調査・打ち合わせ
現場の視察と寸法取り・写真撮影などを行います
②図面作成
【平面図】
寸法取りしたラフ図面を基にCADで製図していきます
＜レイアウト図＞
間仕切り・カウンター・家具・WCなどをレイアウトして平面図に落とし込んでいきます
※上図面は初期プランです
プランを提示してお施主様と打ち合わせを行い、変更・修正をしていきます
変更後の図面です
※カウンターの形状やバックヤードの広さなど大幅に変更をしました
＜照明レイアウト図＞
主に天井の照明器具・エアコン・換気扇・TVなどをレイアウトして図面に落とし込んでいきます
※店舗の雰囲気・業種などを考慮し、明るさなどを計算して照明器具・レイアウトを決めます
【展開図】
店舗内部の展開図です
【家具図】
.jpg)

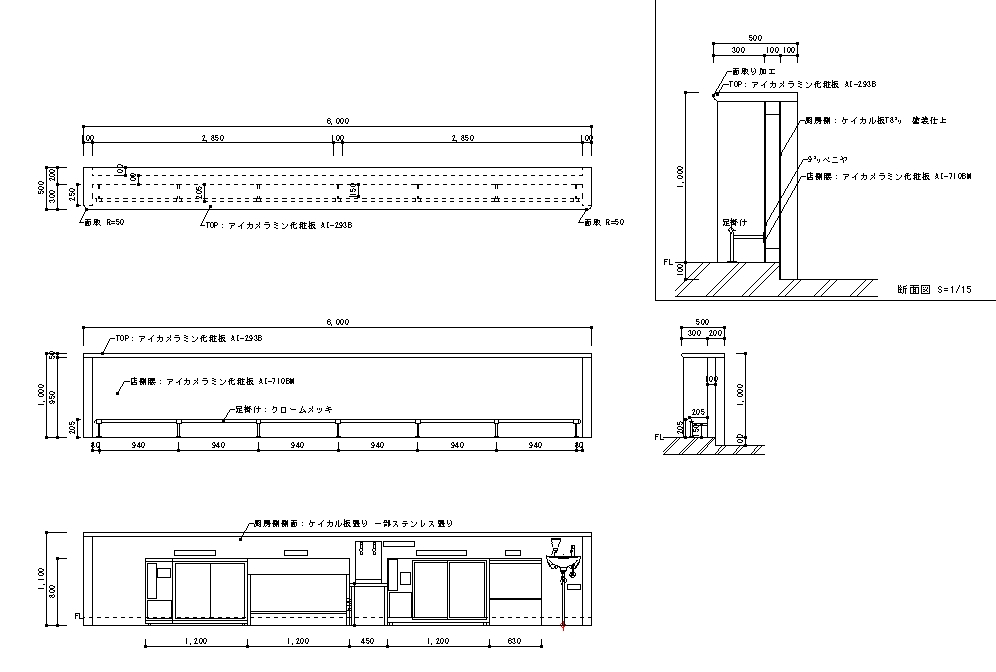

カウンター図面です
壁面の棚・戸棚の図面です
【外装立面図】
正面からの立面図です
③イメージパースの作成
平面図を描くのと同じように建物に家具などを配置していきます
【外観パース】
外観パースのワイヤーフレームのプレビュー画面です
※ここからレンダリングを実行するとパースが出来上がります
レンダリングが終わり外装パースが出来上がりました
【内観パース】
内観パースのワイヤーフレームのプレビュー画面です
※内部は細かいディテールが多いのでレンダリングに時間がかかります
END
